超高軟化點瀝青軟化點測定方法
瀝青軟化點是劃分瀝青種類和等級的重要指標。隨著超高軟化點瀝青( 軟化點≥157 ℃ ) 在各領域的應用越來越廣泛，準確測定
其軟化點十分必要。
1 測定方法優化
測定瀝青產品軟化點的方法很多，最常用的是環球法。將待測試樣加熱熔化后，在樣品環中澆注成型，隨后將樣品環放置于導
熱介質中進行線性加 熱升溫，瀝青包裹著鋼球軟化下落至規定距離后的 溫度就是軟化點。
環球法測定超高軟化點瀝青的軟化點有 3 點不足之處: ① 導熱介質溫度受限制; ② 由于加熱溫度高，熱熔過程中瀝青試樣易氧
化變性，使結果偏 高，不能準確測定軟化點 ＞ 157 ℃ 的 瀝 青 試 樣; ③ 由于加熱溫度高，在制樣過程中會有瀝青煙逸 出，對人體
有害。
1． 1 選擇合適的導熱介質
環球法最常用的導熱介質是丙三醇，其閃點為177 ℃，從安全角度出發將檢測上限設定為 157 ℃，因此丙三醇不能滿足軟化點
測定范圍 80 ～ 300 ℃ 的 要求。
環球法測定瀝青軟化點的導熱介質要將加熱設備的熱量傳遞給待測樣品，必須是無色無味、透明無毒、化學性質穩定的液體，
最終可以觀察導熱介質中 的瀝青試樣軟化下落情況。此外，在測量范圍內導 熱介質的黏度變化應盡量小，將其對瀝青試樣軟化 下落
的影響降到最低，并且也應考慮成本因素。 根據所需介質特點并查閱資料得知，二甲基硅 油具有耐熱性好、閃點高、化學性質穩定、

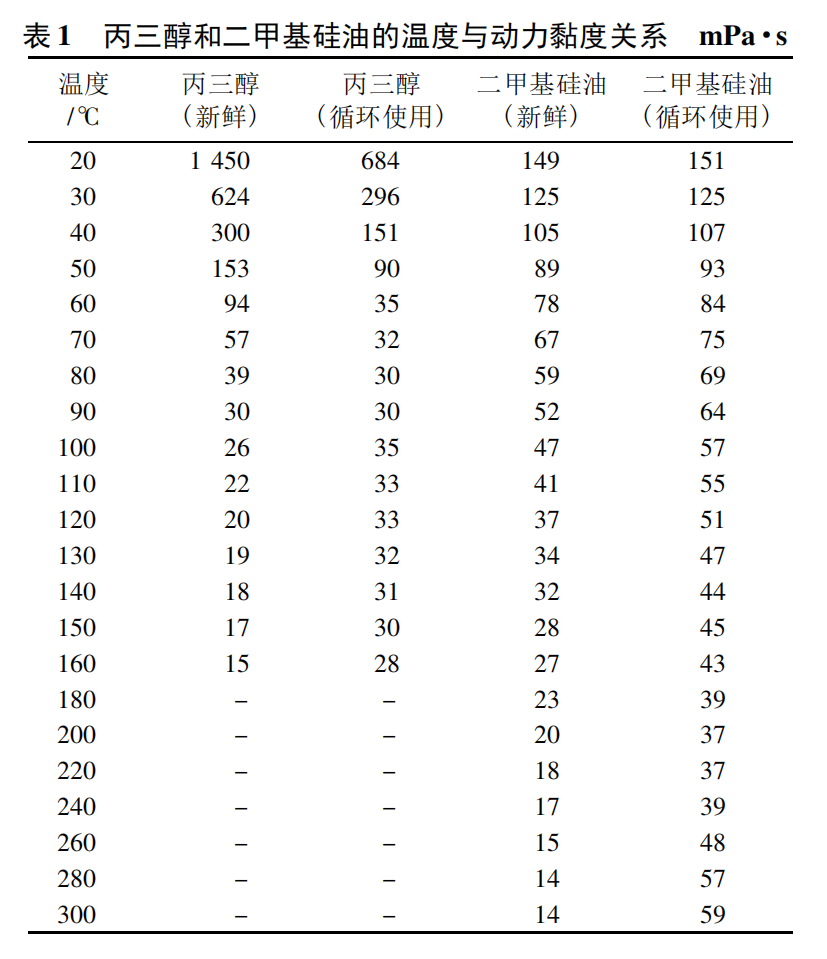

無毒、無 味、透明等優點，成本也較低廉。分別用丙三醇和二 甲基硅油作為導熱介質進行試驗，將試驗溫度下新 鮮和循環使用過的
介質黏度變化情況進行對比，具 體數據見表 1。 由表1 可知: ① 循環使用的丙三醇和新鮮的丙 三醇相比，動力黏度變化較大，而二甲
基硅油的動力 黏度變化較小。② 新鮮的丙三醇和二甲基硅油的動力黏度隨溫度增加都逐漸降低，循環使用的丙三 醇和二甲基硅油的
動力黏度在高溫區域都會小幅增 加。③ 二甲基硅油同丙三醇相似，動力黏度隨溫度 升高快速降低以后，保持了基本穩定，這個基本
穩定 的溫度范圍即是適合于軟化點測定的范圍，丙三醇 范圍是 80 ～ 160 ℃，二甲基硅油則是 80 ～ 300 ℃。
