上海昌吉地質儀器有限公司淺析 環球法測定超高軟化點瀝青的軟化點存在不足之處，對環球法中的導熱介質及樣品成型方法進行改進，從而更準確測定軟化點≥157 ℃瀝青的軟化點。
瀝青軟化點是劃分瀝青種類和等級的重要指標。隨著超高軟化點瀝青( 軟化點≥157 ℃ ) 在各領域的應用越來越廣泛，準確測定其軟化點十分必要。

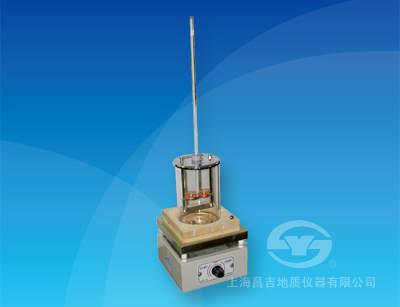

上海昌吉SYD-2806A瀝青軟化點測定器

本儀器是根據中華人民共和國標準GB/T 4507《石油瀝青軟化點測定法》、中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中T 0606-2011《瀝青軟化點試驗（環球法）》所規定的要求設計制造的，適用于道路石油瀝青、煤瀝青、液體石油瀝青等各類瀝青軟化點的測定，是各瀝青生產企業，公路、橋梁建設單位和各相關大專院校、研究機構的優選儀器。
本儀器也可用于樹脂類產品軟化點的測試。
上海昌吉SYD-2806A技術特點：
1、本儀器為小型臺式結構，燒杯采用耐高溫玻璃制成，肩環、鋼球定位圈、鋼球等的規格尺寸符合標準所規定的要求。
2、采用電加熱爐加熱，加熱功率連續可調。
3、同時可以進行兩個試樣的測試，測試方便，結果可靠。

---

上海昌吉SYD-2806A指標及參數：
1、肩環：也稱試樣模、試樣環，高度為6.4mm，上口孔徑為19.8mm，下口孔徑為15.9mm。
2、鋼球：直徑為9.5mm，質量（3.50±0.05）g。
3、鋼球定位圈：內環23.0mm，中心9.55mm。
4、試驗方式：兩組同時平行試驗。
5、下承板：距離模底面為25.4mm。
6、受熱容器：1000ml燒杯。
7、溫度計：玻璃管水銀溫度計，量程30℃～180℃，分度0.5℃（符合GB/T 514標準）。
8、儀器重量：1.5kg。

 測定方法優化
測定瀝青產品軟化點的方法很多，最常用的是環球法。將待測試樣加熱熔化后，在樣品環中澆注成型，隨后將樣品環放置于導熱介質中進行線性加
熱升溫，瀝青包裹著鋼球軟化下落至規定距離后的溫度就是軟化點。
環球法測定超高軟化點瀝青的軟化點有 3 點不足之處:
① 導熱介質溫度受限制;
② 由于加熱溫度高，熱熔過程中瀝青試樣易氧化變性，使結果偏高，不能準確測定軟化點 ＞ 157 ℃ 的 瀝 青 試 樣;
③ 由于加熱溫度高，在制樣過程中會有瀝青煙逸出，對人體有害。
 1) 冷壓環球法可以準確檢測軟化點為 200 ～ 300 ℃的瀝青樣品，平行樣≤1． 5 ℃，重復性≤2． 0 ℃;在軟化點 80 ～ 199 ℃ 的瀝青樣品中，本方法中的冷
壓法制 樣 可 以 替 代 傳 統 的 熱 熔 法 制 樣，平 行 樣≤1． 0 ℃，重復性≤1． 5 ℃。
( 2) 采用冷壓制樣及二甲基硅油作為導熱介質的冷壓環球法，可避免高溫熔樣時試樣氧化變性導致試樣軟化點升高，擴大了國標環球法的檢測范圍，
使中溫到超高溫的瀝青產品都可以使用同一種檢測方法測定軟化點，操作簡便快捷，環境更友好。
