上海昌吉地質儀器有限公司淺析 環球法的測量原理和測量方法，分析了其不確定度來源，計算得出了各自分量的標準不確定度、合成標準不確定度以及擴展不確定度。
測量不確定度是指表征被測量值分散性的非負參數。分析不確定度來源，進行不確定度評定，有利于提 高檢測數據的準確性和可信度。目前，化工和機械加工 領域開展的測量不確定度分析較多，公路施工質量檢 測領域中測量不確定度評定開展的較少。瀝青軟化點 是瀝青施工質量控制的三大指標之一，是瀝青施工質量檢測的重要指標。而環球法測量瀝青軟化點是最為常用的檢測方法，因此，開展該項指標的不確定度分 析，明確其不確定度來源，評定其測量不確定度，對提 高瀝青的軟化點檢測質量具有重要意義。

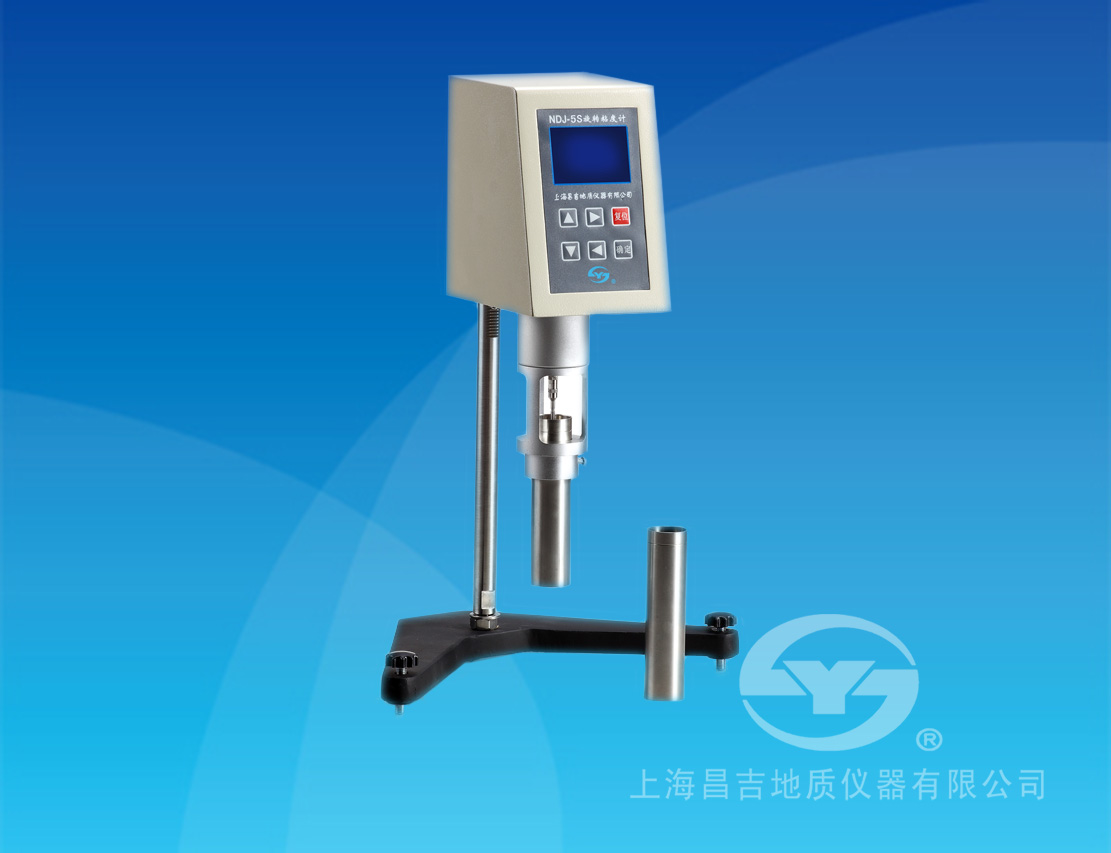

上海昌吉NDJ-5S旋轉粘度計
二、主要技術特點
1、本儀器采用先進的機械設計技術、制造工藝和微電腦控制技術，數據采集準確，測量靈敏度高，測試結果可靠，使用操作方便，造型美觀大方。
2、顯示器選用白背光、高亮度的LCD顯示屏，可直接顯示樣品的粘度、轉子編號、速度、及所選用轉子在當前轉速下可測得的最大量程值等信息，數據顯示清晰。
3、選擇不同的型號可以得到不同的量程，用于不同試樣的測量。
三、主要技術指標和參數
1、測量范圍：(10～100000)mPa·s，即（10～10萬）mPa·s；
2、轉子規格：(1～4)號4種轉子；
3、轉子轉速：預置(6、12、30、60)轉/分，還可以無極調速
4、測量誤差：±1%(F·S)；
5、供電電源：AC220V±10%、50Hz±10%（12V1A適配器）；
6、工作環境：溫度5℃～35℃，相對濕度不大于80%。
測量原理
1）瀝青軟化點是指在規定條件下，自動軟化點儀 的鋼球接觸下底板時的溫度，以℃表示。
2）依據 JTGE 20—2011《公路工程瀝青及瀝青混合 料試驗規程》之 T 0606—2011 瀝青軟化點（環球法）進行測量。將裝有瀝青試樣的試樣環連同試樣底板、鋼球 等置于（5±0.5）℃水的燒杯中保溫至少 15 min，然后將燒杯移至裝有石棉網的加熱爐具上加熱，使杯中水溫 在 3 min 內調節至維持每分鐘上升（5±0.5）℃，試樣受 熱軟化逐漸下墜，至與下層底板表面接觸時，立即讀取溫度即為軟化點，準確至 0.5 ℃。
測量不確定度來源分析
1）溫度示值引入的不確定度分量 u，采用標準 不確定度 B 類評定。
2）軟化點儀引入的不確定度分量 u，采用標準 不確定度 B 類評定。
3）升溫速度引入的不確定度分量 u，采用標準不確定度 B 類評定。
采用環球法測量瀝青軟化點為 60 ℃，擴展不確定度 = 4.8 ℃，包含因子 =2。不確定度分析結果表明，升溫速度引入的不確定度分量是測量不確定度的主要來源。
