上海昌吉地質儀器有限公司淺析 傳統的閉口閃點測定裝置均手動加蓋實驗蓋，完全手動加蓋、除蓋，除蓋過程因杯蓋尚有余溫，不可直接取下，一般需要冷卻片刻或使用工具隔離取下，進而影響實驗進行的效率；而隨著科技的的發展以及行業的不斷成熟進步，原本繁瑣且不安全的手動實驗裝置再也無法滿足行業的需求，而一款全自動快捷且安全的測定儀器正是大家都需要的也是行業發展的大勢所趨。然而，現有的杯蓋升降裝置采用的杠桿式升降，杯蓋脫離時會摩擦杯沿并致使實驗杯晃動并會在杯沿留下一道深深的劃痕，雖然相比傳統手動測定裝置安全性有所提高，但安全性美觀性以及合理性均存在不合理之處。

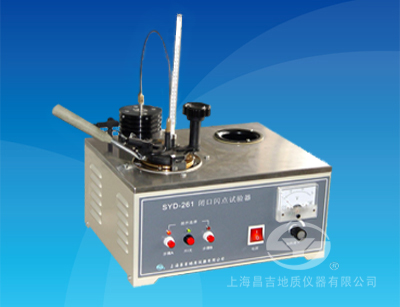

上海昌吉SYD-261閉口閃點試驗器（2008標準）

一種新型閉口閃點測定儀杯蓋二段式升降機構，包括減速電機，減速電機的上端外表面固定連接有電機安裝座，電機安裝座的上端外表面中部固定連接有聯軸器，聯軸器的上端外表面設置有絲杠，電機安裝座的上端外表面兩側固定連接有滑道，滑道之間設置有升降平臺，升降平臺的內部開設有通孔，通孔的內部固定連接有絲扣，絲杠位于通孔的內部，且絲杠與絲扣螺紋連接，升降平臺的前端外表面靠近下端的位置固定連接有凹槽軸承，凹槽軸承配合滑道活動連接，滑道的一側外表面固定連接有上限位傳感器與下限位傳感器，上限位傳感器位于下限位傳感器的下側，升降平臺的前端外表面靠近上端的位置固定連接有平臺杠桿軸，平臺杠桿軸的外表面固定連接有平臺臂，電機安裝座的遠離下限位傳感器的一側外表面插接有拉桿，拉桿的一端貫穿平臺臂的一端。
在該裝置中添加減速電機、絲杠、絲扣、拉桿、平臺臂、平臺杠桿軸以及升降平臺等一系列結構部件，減速電機與外接電源以及控制器相連接，減速電機通過傳動軸與聯軸器迫使絲杠正反轉動，在絲杠與絲扣螺紋連接作用下配合凹槽軸承與滑道滑動連接，從而使升降平臺在滑道內部上下直線移動，通過上限位傳感器與下限位傳感器檢測升降平臺的位置從而將檢測到的信號傳輸至外部控制器，控制器接受信號反饋指令從而控制減速電機的正反轉動，拉桿在升降平臺升起到一定程度時達到拉桿長度的末端，進而拉住平臺臂末端，升降平臺繼續上升，由于杠桿原理，平臺臂以平臺杠桿軸為圓心順時針轉動，當升降平臺下降時，在平臺杠桿軸一側的阻板的作用下阻擋平臺臂在重力作用下繼續逆時針轉動使其平面保持水平狀態，該二段式升降結構，先垂直上升使杯蓋脫離試驗杯，再進行第二段杠桿式快速提升到達頂點，既保證垂直起降又保證快速提升，使得工作過程與實驗杯無明顯摩擦，安全、高效、合理。
