多孔硅藻土在保水瀝青路面的應用

導讀:為了使其路用性能更強，解決排水、噪音以及城市熱島效應等各種問題，需要對新型瀝青路面進行研究。本文上海昌吉地質儀器有限公司通過配制高粘度瀝青混合料并進行性能測試，確

來源：未知發布日期：2019-08-26 16:02【大中小】

硅藻土是由硅藻死亡以后的遺骸沉積形成的一種多孔生物沉積巖，化學穩定性高、隔音效果好、耐磨、耐熱，空隙率高。正因如此，硅藻土的市場應用需求前景廣闊。我國的硅藻土保有量僅次于美國，豐富資源儲量為相關行業的發展奠定了堅實的物質基礎。本文上海昌吉地質儀器有限公司基于保水性瀝青路面，研究摻加多孔硅藻土對其應用性能的影響，為道路建設提供知識儲備。

1.SBS瀝青的定義及試驗參數
SBS改性瀝青是以基質瀝青為原料，加入一定比例的SBS改性劑，通過剪切、攪拌等方法使SBS改性劑均勻地分散到瀝青中，同時，加入一定比例的專屬穩定劑，形成SBS混合料，對瀝青做改性處理。SBS改性瀝青的控制指標包括針入度、延度和軟化點和旋轉黏度。針入度試驗是用來測定瀝青稠度的一種方法，常規試驗條件為室溫25℃，標準針質量100g，貫入時間為5s。延度試驗是依據條件選取試驗溫度為15℃、10℃或者5℃，以5cm/min的速度拉伸混合料至斷裂時的長度即為延度。軟化點指瀝青混合料開始變軟時的溫度，采用環球法測定。旋轉黏度是指使用布氏黏度計旋轉法測定瀝青在溫度45℃以上時的表觀黏度。本文上海昌吉地質儀器有限公司室內試驗時制備三組SBS改性瀝青試件，經測得針入度為5.097mm，5℃時延度為31.2cm，軟化點為81.8℃，135℃時的旋轉黏度為2.875Pa·s，均符合規范規定。

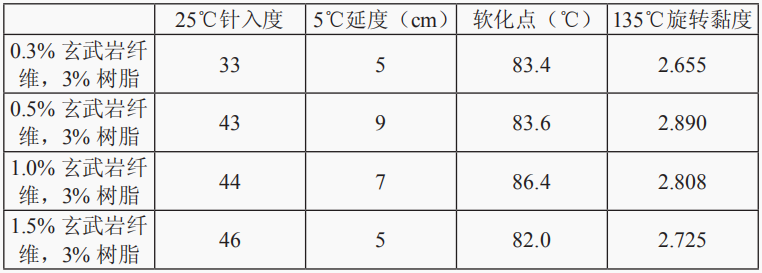

表1 高粘瀝青技術指標

2.高粘瀝青的制備與試驗參數
高粘瀝青是一種新型特種改性瀝青，粘度大，與礦料粘結力強，高溫穩定性、水穩定性優秀。本文上海昌吉地質儀器有限公司在制備高粘瀝青時采用高溫穩定性良好的SBS改性瀝青，實驗時向SBS改性瀝青中摻入一定量樹脂和玄武巖纖維，試件重600g，纖維采用長6mm短切玄武巖纖維。分別進行瀝青三大性能指標試驗和旋轉度試驗。根據實驗結果可知，隨著玄武巖纖維含量增加，試件的針入度上升，說明瀝青稠度增加，高溫穩定性提高。延度先上升后下降，說明加入纖維對混合料高溫性能產生一定影響。與未摻加纖維相比，延度整體降低，但低溫抗裂性能仍在合理范圍內。瀝青軟化點逐漸升高，在摻量為1%時達到峰值，隨后下降，說明高溫性能得到改善。旋轉黏度先升高后降低，與SBS改性瀝青相比黏度有明顯提高。

3.結論
（1）瀝青混合料灌入硅藻土后，其穩定度值提高，提升效果優于堿激發材料和保水性砂漿試件。摻入硅藻土后，試件的變形量減小，說明硅藻土能夠很好地提高瀝青路面的路用性能。
（2）瀝青混合料中摻加硅藻土、堿激發材料、保水砂漿后，動穩定度提高。摻入保水性砂漿對瀝青路面的抗車轍能力提高最大，硅藻土對其提高相對較小。
（3）對于保水性瀝青路面而言，摻入硅藻土、堿激發材料、保水砂漿后，透水性能下降。由于硅藻土帶有很多微觀空隙，所以其吸水性能強于堿激發材料及保水性砂漿。因此，對于硅藻土在保水性瀝青路面上的應用研究有很大實用價值。

下一篇：研究石墨烯橡膠復合改性瀝青流變性能上一篇：上海昌吉論述瀝青混凝技術在公路施工中的應用

韩国一级淫一片免费放_亚洲欧美综合区自拍另类_久草免费看_亚洲国产成人一区二区_亚洲精品久久无码AV片银杏_男人女人真曰批的视频8

多孔硅藻土在保水瀝青路面的應用

導讀:為了使其路用性能更強，解決排水、噪音以及城市熱島效應等各種問題，需要對新型瀝青路面進行研究。本文上海昌吉地質儀器有限公司通過配制高粘度瀝青混合料并進行性能測試，確

“推薦閱讀”

相關企業動態

最新行業動態

??
